Automatická prášková kabina s rekuperací,color centrum

Automatické kabiny

Navrhujeme a dodáváme celoplastové práškové kabiny s rekuperací práškové barvy, včetně elektrostatických automatických pistolí, color centra, odsávací filtrační jednotky.

Díky konstrukčním vlastnostem kabiny ji lze instalovat i do starších lakovacích linek.

Poptat produkt

Charakteristika produktu

Kabina z antistatického PVC  je určena pro rychlou změnu odstínu a pro  rekuperaci práškové barvy v automatickém provozu.

Prášková barva je nasávána z krabice nebo fluidizačního zásobníku z práškového centra do automatických pistolí. Pozice pistolí může být vertikální nebo horizontální a rychlost a délka dráhy pohybu manipulátorů je nastavená v závislosti na výšce výrobku a rychlosti podvěsného dopravníku.

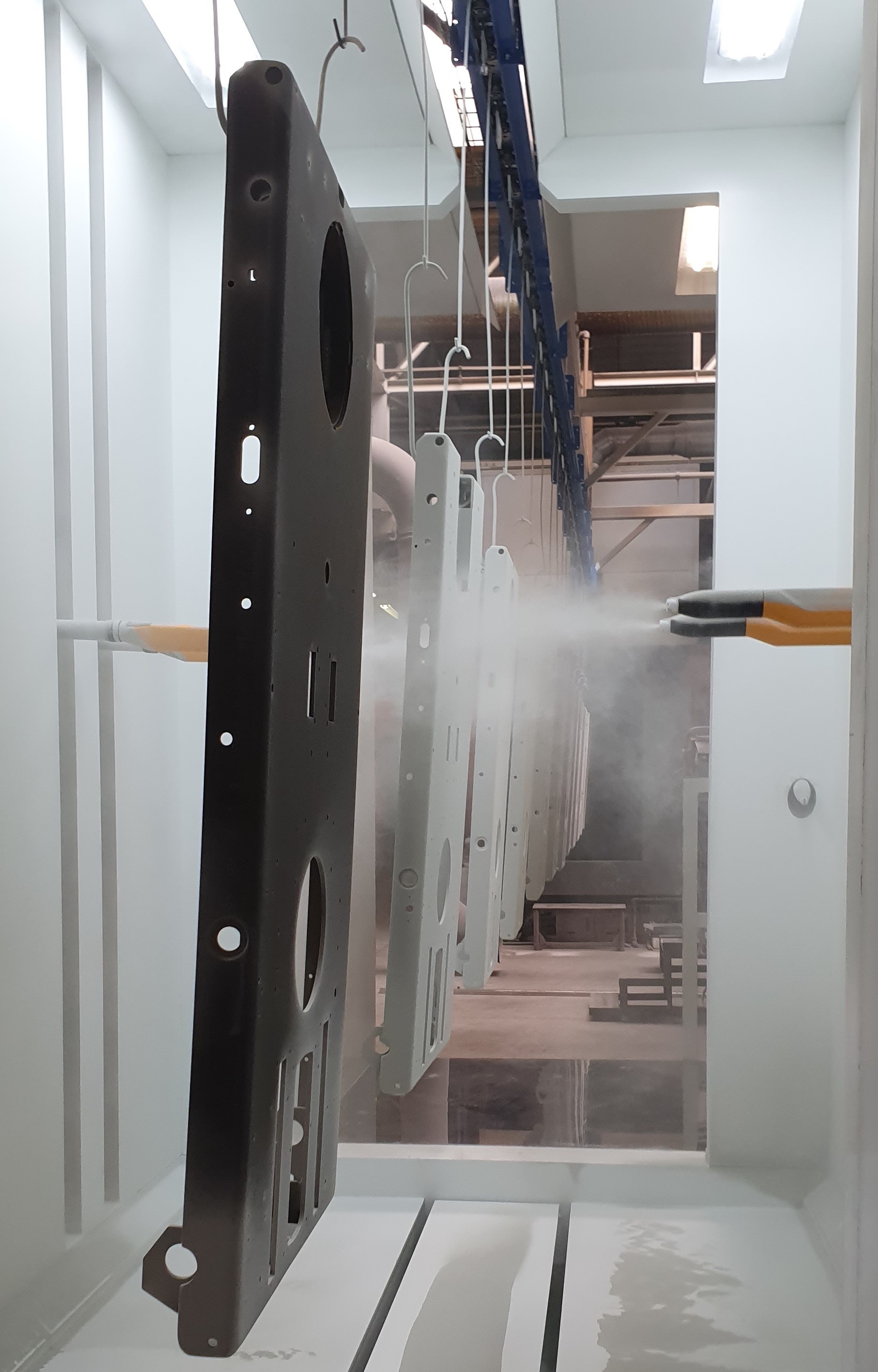

Prášek, který vychází z pistolí je elektrostatický nabitý a díky tomu je přitahován ke kovovým dílcům zavěšených na dopravníku. Barva z přestřiků, která neulpí na výrobku, je odsávána a separována v cyklónu odkud se vrací zpět do práškového centra.  Drobný prach s malou granulometrií je z cyklónu odsán do zásobníku filtru.

  • Korpus kabiny PP
  • Color centrum
  • Automatické aplikační jednotky
  • Cylkón
  • Odsávací filtrační jednotka
  • Protipožární systém CO2
  • Řídící a ovládací panel s touchscreen

Vyrobeno dle směrnice ATEX 94-9-CE.



Korpus kabiny PP



Konstrukce kabiny je tvořena samonosnými panely z antistatického PVC.

V horní části jsou umístěna osvětlovací tělesa se studenými zářivkami.

Dno kabiny tvoří rovina s centrálním odsáváním připojena potrubím k odsávací jednotce. Po obou stranách jsou miniaturní štěrbiny pro časovaný ofuk podlahy. Dno kabiny je odnímatelné pro snadnou údržbu.

V bočních stěnách jsou protilehlé otvory pro dráhu manipulátorů s automatickými pistolemi. Na vstupu a výstupu kabiny se nachází plošiny pro případný ruční dostřik u členitých dílců.

Podpěrný rám dopravníku vede mimo pracovní zónu kabiny, aby nedocházelo k akumulaci prachu na vahadlech nesoucích zavěšené dílce.

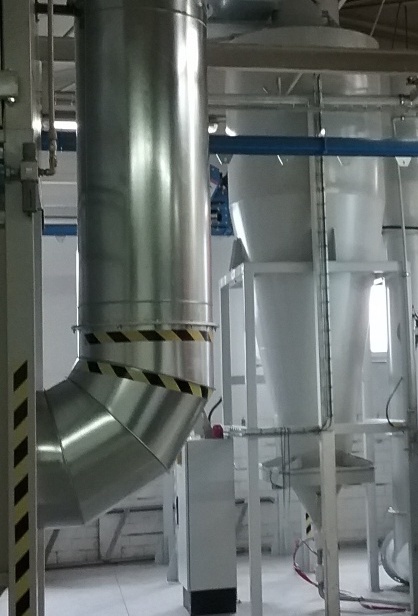

Cyklón

slouží pro separaci práškové barvy, jeho konický tvar a hladký vnitřní povrch zaručují nejvyšší účinnost.

Dodávka zahrnuje:

  • Kónický zásobník pro sběr prášku z rekuperace se sítem.
  • Peristaltický ventil pro dopravu a opětovné použití prášku.
  • Potrubí mezi cyklónem a kabinou z pozinkovaného plechu s regulační klapkou proudu vzduchu.
  • Potrubí k odsávací filtrační jednotce.

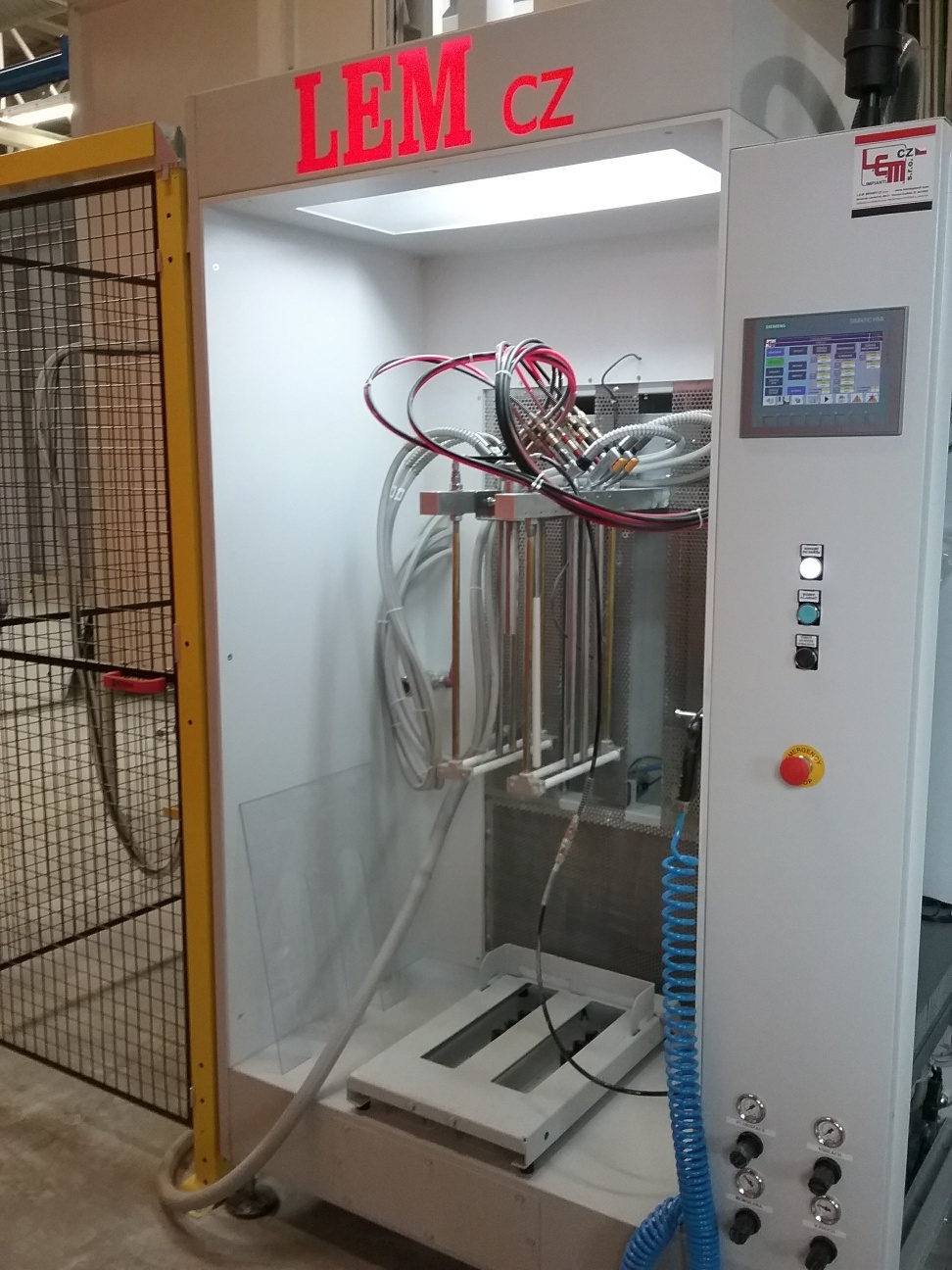

Color centrum mod. LEM 19.1

Práškové centrum umožňuje rychlé a automatické čištění celého práškového okruhu od nasávacích trubiček ze zásobníku až k pistolím.

Samonosná konstrukce z oceli podpírá celoplastovou skříň se sacím potrubím a elektropneumatickou klapkou pro připojení k finální filtrační jednotce.

  • Kompletní ejektorový blok pro nasávání prášku přímo z krabice nebo fluidizačního zásobníku s vertikálním pneumatickým pohybem pístu. (max 18 injektorů)
  • Zásobník vzduchu s elektroventily pro fázi čištění injektorů, hadiček okruhu rekuperace, včetně regulátorů tlaku.
  • Vibrační deska pro zvíření prášku v krabici.
  • Fluidizační PVC zásobník na práškovou barvu.
  • Sonda pro snímání hladiny prášku.
  • Ovládací a řídícím systémem PLC.
